钢结构典型连接节点形式图示

时间:2018-02-01 来源:三维钢构 点击:1238次

钢结构工程典型连接节点形式图示

钢结构典型连接节点主要有柱的拼接、梁与柱的连接、主梁与次梁的连接、支撑与梁(柱)的连接等。

一、柱的拼接

柱的拼接节点一般都是刚接节点,柱拼接接头一般宜在框架梁上方1.3m左右。考虑运输方便及吊装条件等因素,柱的安装单元一般采用二~三层一根。根据设计和施工的具体条件,柱的拼接可采取焊接或高强度螺栓连接。

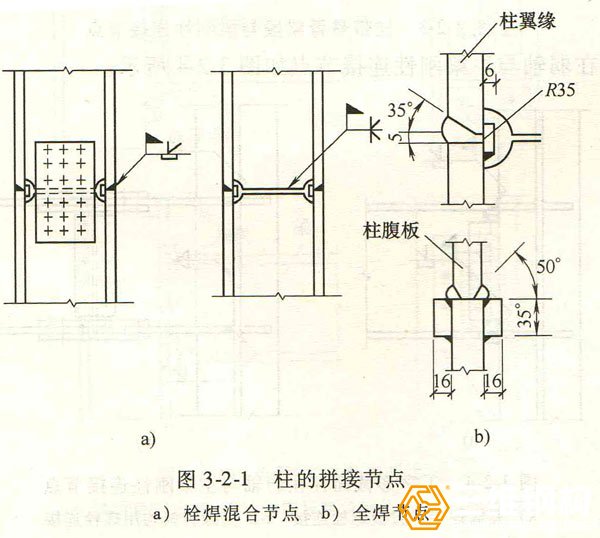

图1示柱的拼接节点

a)栓焊混合节点b)全焊节点



工字形截面柱的拼接接头,翼缘一般为全熔透坡口焊接,腹板可为高强度螺栓连接。当柱腹板采用焊接时,上柱腹板开K形坡口,要求焊透。箱形截面柱的拼接接头应全部采用焊接,为便于全截面熔透。柱的拼接节点如上图所示。



二、梁与柱的连接

梁与柱的连接主要有刚接和铰接,还有一种半刚性连接用的不是很多梁与柱的刚性连接构造形式有三种,如下图所示。

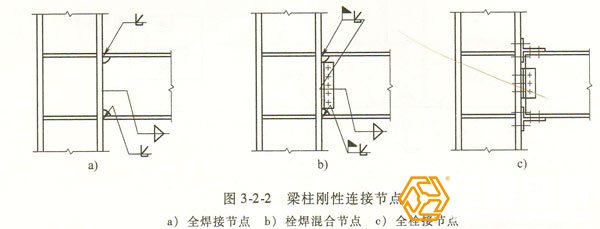

图2梁柱刚性连接节点

a)全焊接节点b)栓焊混合节点c)全栓接节点

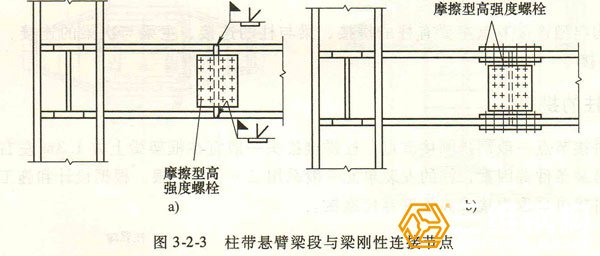

在高层及超高层钢框架结构中,通常采用柱带悬臂梁段与梁刚性连接,如图所示。

柱带悬臂梁段与梁刚性连接节点

图柱带悬臂梁段与梁刚性连接节点

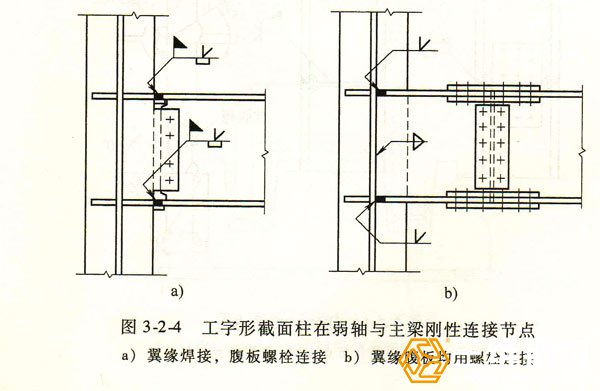

工字形截面柱在弱轴与主梁刚性连接节点如图所示。

图工字形截面柱在弱轴与主梁刚性连接节点

图工字形截面柱在弱轴与主梁刚性连接节点

a)     翼缘焊接,腹板螺栓连接b)翼缘腹板均用螺栓连接

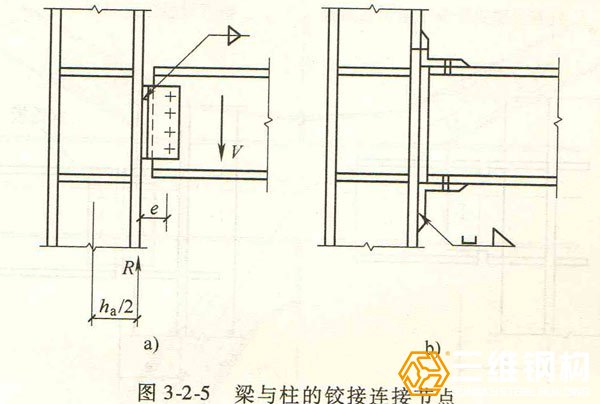

梁与柱的铰接连接分为仅梁腹板连接和仅梁翼缘连接,如图所示。

图梁与柱的铰接连接节点

图梁与柱的铰接连接节点

a)         仅梁腹板连接b)仅梁翼缘连接

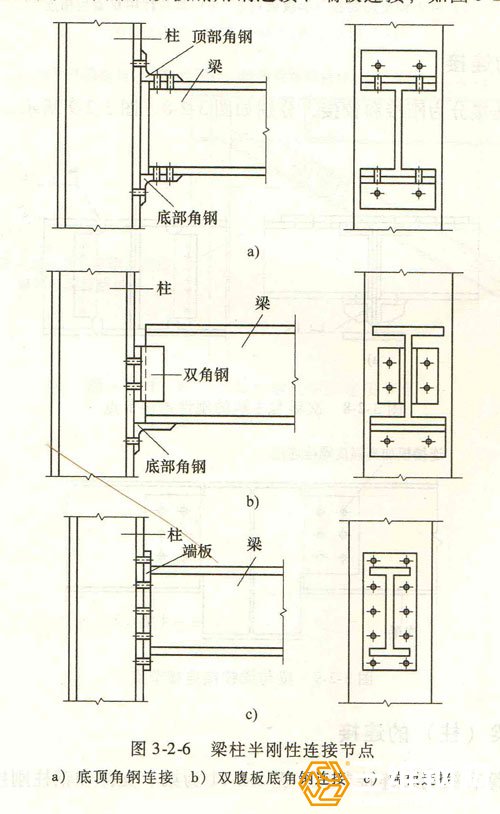

需要说明的是,实际上也可认为是一种半刚性连接。此外,梁柱半刚性连接节点除了底顶角钢连接外还常用双腹板底角钢连接、端板连接,如图所示。

图梁柱半刚性连接节点

图梁柱半刚性连接节点

a)底顶角钢连接b)双腹板底角钢连接c)端板连接

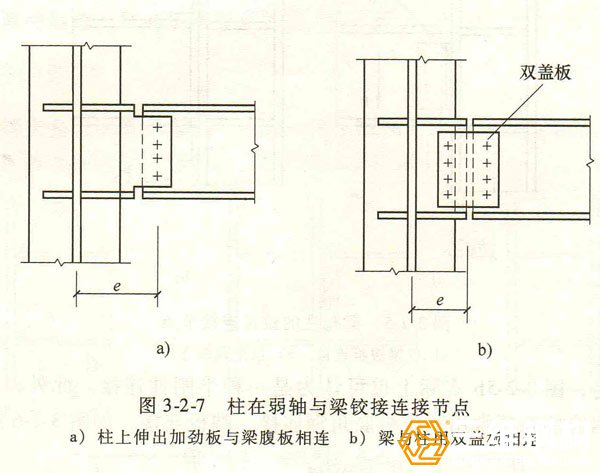

柱在弱轴与梁铰接连接可采用柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连等形式,如图所示。

图柱在弱轴与梁铰接连接节点

图柱在弱轴与梁铰接连接节点

a)         柱上伸出加劲板与梁腹板相连b)梁与柱用双盖板相连

三、主次梁的连接

次梁与主梁的连接分为刚接和铰接,分别如下图所示。

次梁与主梁的刚性连接节点

次梁与主梁的刚性连接节点

梁与梁铰接连接节点

四、支撑与梁(柱)的连接



如下图为支撑和梁刚接连接节点,图为梁、支撑和钢柱刚接连接节点。

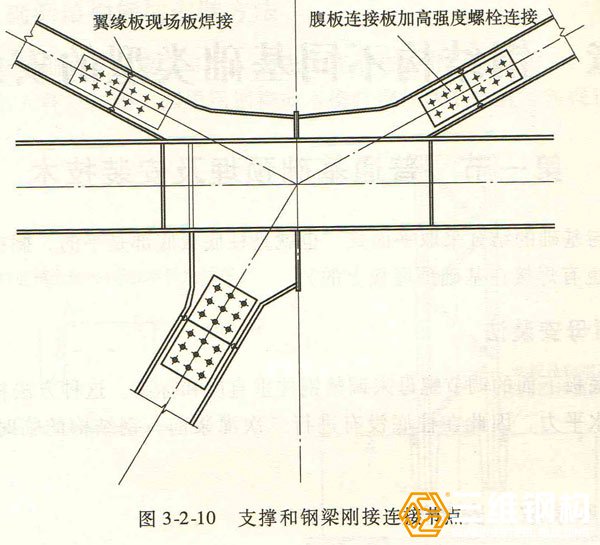

支撑和梁刚接连接节点

图支撑和梁刚接连接节点

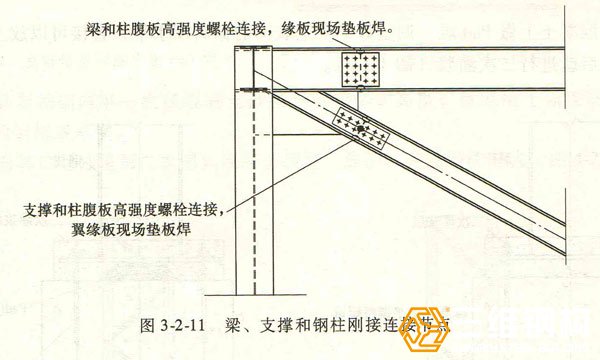

图梁、支撑和钢柱刚接连接节点

图梁、支撑和钢柱刚接连接节点
