钢结构工程钢构件计算所需图纸与方法

时间:2018-12-15 来源:三维钢构 点击:373次

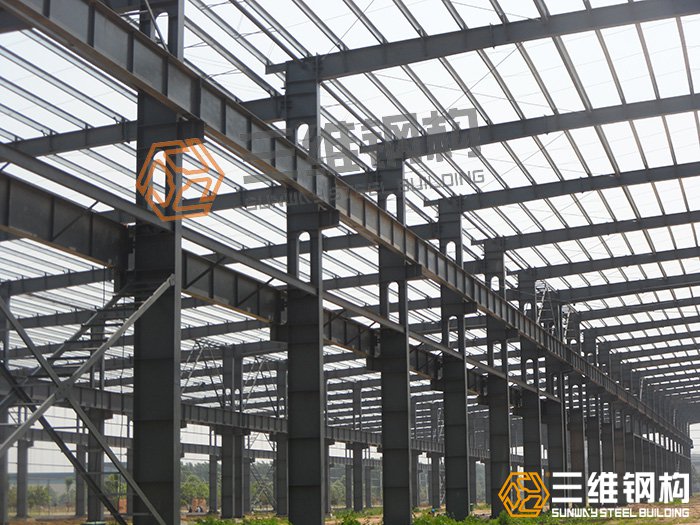

  钢结构是由钢制材料组成的结构,是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成,各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻,且施工简便,广泛应用于大型厂房、场馆、超高层等领域。

  钢材的特点是强度高、自重轻、整体刚度好、变形能力强,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产。
  钢结构工程
  钢结构工程所有的用材都是经过计算得出最终的所需的用钢量,但是也是会预留一部分的钢材或是材料,以免因一些失误或是计算上存在的差异使得钢材的用量或是材料不能符合实际所需的量,这样就可以减少这些情况的出现,也不会加大成本。对于很多的建筑结构来说,钢结构工程应做好相关的计算,这样才能让钢结构工程的成本有所控制。

  钢结构工程钢构件一般计算所用到的钢结构图纸一般分为:

  1、基础布置图   这个算基础预埋板和筋板重量。

  2、平台布置图    这个是主要的重量所在,比较好看懂,也比较好核算。

  3、轴面结构布置图    这个主要计算柱子和斜撑横拉等。

  4、轴面檩条布置图    这个主要算檩条长度,包括窗檩等;拉条一般也在这种图里,通常为圆钢  算长度乘以理论重量就行。

  5、屋面结构布置、檩条布置等  主要计算门架梁 等的重量。

  6、 外封图      这个主要计算外封面积。采购时按面积采购。

  7、节点图   这个算是最难算的了  如果是想要精确  差不多相当于拆了一次钢结构的图。主要算连接板、筋板等的重量。

  8、这些重量出来后记得要乘以损耗系数  基本就是预算了。

  钢结构工程钢构件一般计算规则如下:

  (1)按设计图示尺寸以钢材重量计算。如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。不扣除孔眼、切边、切肢的重量,焊条、铆钉、螺栓等重量不另增加。
  钢结构工程量的计算方法
  (2)不规则或多边形钢板,以其外接矩形面积计算。计量单位为t。

  这是主要的钢构件所需量的计算,因为方案设计的不同,对于所需的用钢量或是材质的选择也是会有所不同,所以在钢构件的所需用量计算上也会有所不同,具体的计算用量还应根据实际的方案设计要求进行,确保钢结构工程所计算的钢构件用量能够符合标准既不会缺少也不会造成浪费,有效的控制成本。

  山东三维钢结构股份有限公司是经营钢结构厂房,建筑工程,钢构件加工出口,钢结构厂房施工设计等各种类型的工程。三维钢构是一家有着十多年钢结构厂房经验的公司,是集钢结构设计,加工,安装,维修,防腐,等各个方面于一体,为你提供一条龙的建筑建造服务。专业人做专业事一直是三维的宗旨,定能为您建造高质量的建筑钢结构厂房。
