大跨度钢结构施工合理设计应做好哪些

2017-08-21浏览:
  大型公共建筑及工业厂房都有大跨度钢结构的影子,大跨度结构主要是在自重荷载下工作,为减轻结构自重,往往适宜采用钢结构作为主体结构。

  一、钢结构图纸设计

  首先要重视上部、下部结构的协同工作,应计入多向地震作用的效应。考虑上下部结构协同工作的很合理方法是按整体结构模型进行地震作用计算。下部结构简化必须依据可靠且符合动力学原理,即应综合考虑刚度和质量等效后的有效性。

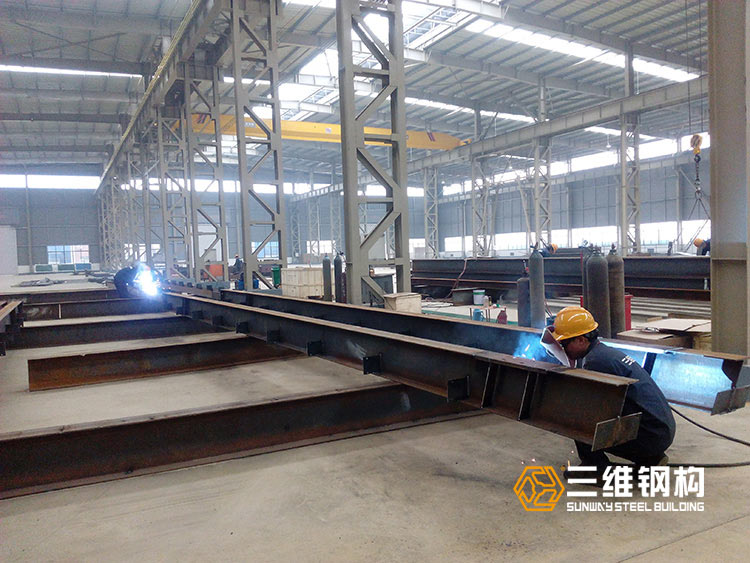

三维钢结构图纸设计案例
  利用软件对设计模型进行建模,并进行计算分析。具体操作时,应合理确定计算模型,确保屋盖等结构与主要支承部位的连接与构造相符。此外,还应考虑受力分析。计算分析时除模拟结构整体成型后的受力情况外,还要兼顾其施工过程的特殊受力情况,避免在结构成型前因为局部受力超过设计值而破坏。对于施工过程的计算模拟需要考虑构件吊装、不同施工阶段工况、结构预变形技术、钢构件的预拼装、卸载等。

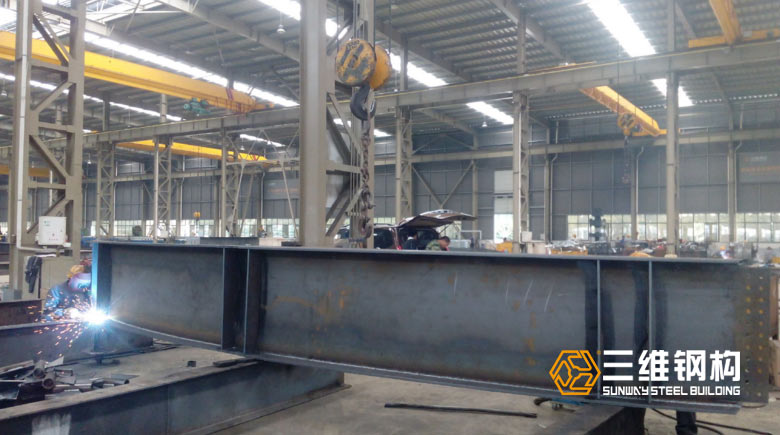

三维钢构件的加工
  二、钢结构布置

  结构布置宜避免因局部削弱或突变形成薄弱部位,产生过大的内力、变形集中。对于可能出现的薄弱部位,应采取措施提高抗震能力。因此在进行结构布置时,应确保质量与刚度分布均衡和结构的整体性和传力明确。

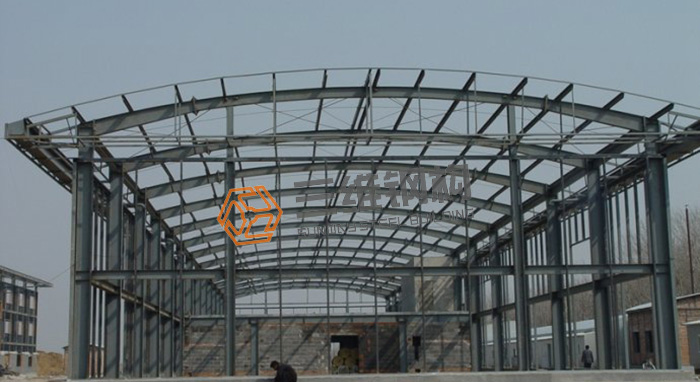

三维钢构件的布置
  屋盖的地震作用应能有效地通过支座向下传递;避免屋盖内力集中或较大扭转效应,为此屋盖、支承及下部结构的布置宜均匀对称;保证屋盖结构的整体性,因此应优先采用空间传力体系、避免局部削弱或突变的薄弱部位;宜采用轻型屋面系统,因此应严格控制屋面系统的单位自重。
